VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina

Ben sohbet şimdi

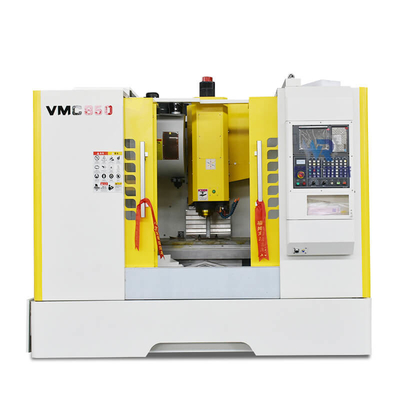

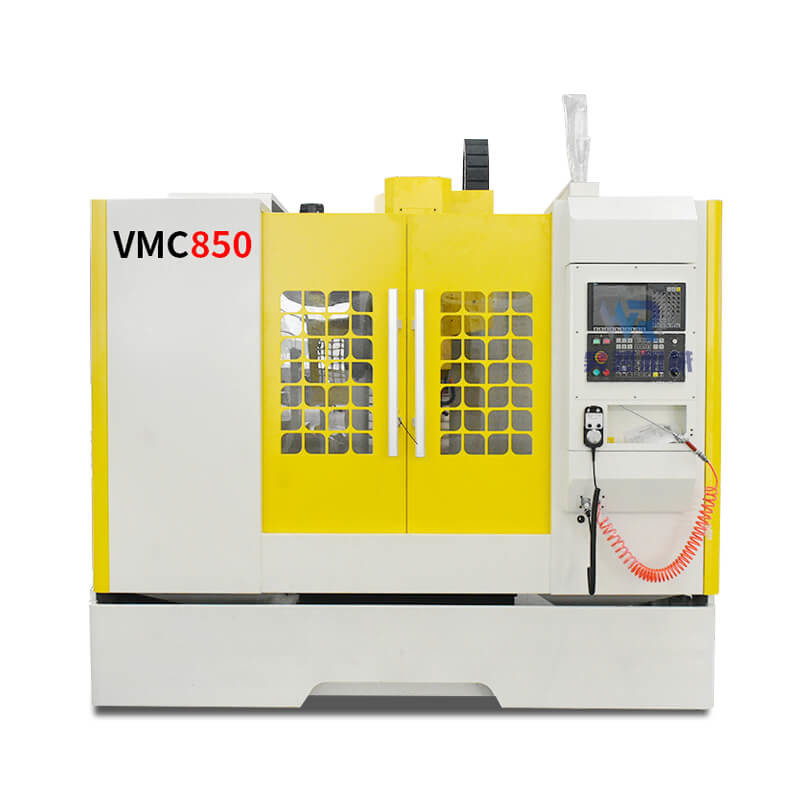

VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina

VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina
VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina

Büyük resim :  VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HR
Sertifika: CE ISO
Model numarası: VMC 850
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: 26700$-32000$ per one set
Ambalaj bilgileri: Ahşap paket
Teslim süresi: 15-30 Gün Sonra
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram, Ticaret Güvencesi
Yetenek temini: ayda 200

VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina

Açıklama
İsim: CNC 5 eksenli Tayvan Dikey İşleme Merkezi VMC850 CNC Dik Freze Tezgahı Eksen sayısı: 5
işleme kapasitesi: Orta Hizmet Mil Hızı Aralığı (rpm): 8000 - 12000
Mil Sayısı: Bekar mil konik: BT40
Konumlandırma Doğruluğu (mm): ±0,005 Tekrarlanabilirlik (X/Y/Z) (mm): ±0,002
Vurgulamak:

Dikey Makine Merkezi VMC 850

,

5 Eksen Dikey Makine Merkezi

,

5 eksen vmc makine Merkezi

VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina

Ürün parametreleri
modeli
VMC650
VMC840
VMC850
VMC855
VMC966 ben
Tablo boyutu (mm)
1000x400
1000x400
1000x500
1000x550
1100x550
Maks.izin verilen yük (Kg)
400
300
500
500
600
X ekseni stroku (mm)
650
800
800
800
900
Y ekseni hareketi (mm)
400
400
500
550
600
Z ekseni hareketi (mm)
550
550
500
550
600
T-yuvası
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
mil merkezinden Z ekseni kılavuz yüzeyine (mm)
485
445
552
590
663
iş mili uç yüzü çalışma masasına (mm)
100-650
100-650
110-610
120-670
100-700
Mil konik deliği
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
Mil hızı (r/dak)
8000
8000
8000
8000
8000
X/Y/Z hızlı hareket (m/dak)
48/48/48
30/30/18
48/48/48
48/48/48
48/48/48
Makine Ağırlığı (Kg)
3800
3200
5300
5500
5600
modeli
VMC1050
VMC1160
VMC1165
VMC1265 ben
VMC1370 I
VMC1580
Tablo boyutu (mm)
1200x420
1200x600
1200x600
1200x600
1400x700
1700X800
Maks.izin verilen yük (Kg)
500
800
800
800
800
1500
X ekseni stroku (mm)
1000
1100
1100
1200
1300
1500
Y ekseni hareketi (mm)
500
600
650
650
700
800
Z ekseni hareketi (mm)
550
600
650
650
750
700
T-yuvası
5-18-100
5-18x100
5-18-100
5-18-100
5-18-130
5-22-135
mil merkezinden Z ekseni kılavuz yüzeyine (mm)
)575
650
710
710
713
855
iş mili uç yüzü çalışma masasına (mm)
100-650
120-720
120-720
120-770
120-870
160-860
Mil konik deliği
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
Mil hızı (r/dak)
8000
8000
8000
8000
8000
6000
X/Y/Z hızlı hareket (m/dak)
18/18/18
36/36/24
36/36/36
36/36/36
24/24/24
24/24/18
Makine Ağırlığı (Kg)
5500
6500
6800
7000
8000
12000

VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina 0




Ürün Açıklaması
Gerçek bir 5 eksenli makine, aynı anda sürekli 5 eksenli işlemeye izin verebilir.Bu, parçayı işlerken hem hızı hem de doğruluğu artırır.
CNC Dik Frezeler genellikle tek bir işmiline, otomatik takım değiştiriciye, çalışma masasına ve CNC Kontrolüne sahiptir.
CNC İşleme Merkezindeki işmili, hangi malzemenin kesildiğine ve gereken kesme derinliğine bağlı olarak geniş bir hız aralığına sahip olabilir.Tipik iş mili hızı 0 ila 10.000 RPM arasındadır.Diğerlerinin yanı sıra grafit ve alüminyum gibi daha hafif malzemeler için daha yüksek hızlar kullanılır.Daha yüksek hızlar, 12.000 RPM'ye kadar 50.000 RPM ve daha yüksek hızlara ulaşabilir.
Mil, uygun malzeme kaldırma işlemini gerçekleştirmek için takım tutucular ve kesiciler ile yüklenmiştir.Konik bir şekle sahip BT ve CAT dahil olmak üzere birçok farklı takım tutucu stili ve tutucuyu yerinde kilitlemek için konik yerine flanş kullanan HSK vardır.BT ve CAT Tutucular, kesicinin gerektirdiği alet boyutuna bağlı olarak 30, 40 ve 50 konik dahil olmak üzere çeşitli boyutlarda olabilir.HSK (Oyuk konik ShanK), A'dan F'ye kadar çeşitli tiplerde ve HSK-32'den HSK-160'a kadar boyutlarda gelir.HSK
iş mili ve tutucu arasında daha fazla yüzey teması olduğundan, titreşimi azalttığından ve yüksek hızlarda kesim yaparken takımın alıcıya geri çekilmesini engellediğinden, yüksek hızlı işleme için daha iyi bir takım tutucu olarak kabul edilir.


Başvuru:
Bu VMC, mekanik işleme ve kalıp yapımı için uygundur. Ve işlemeye uyum sağlayabilir.
kaba işlemeden son işlemeye kadar gereksinim. Frezeleme, delme, kılavuz çekme, sıkıcı vb. Gibi birçok çalışma prosedürünü de bitirebilir.
Ürün Avantajları

Avantajlarıİşleme merkezi 850 makine:

1. İşleme merkezindeki 850 takım tezgahının ana parçaları, sonlu eleman analizi ile optimize edilmiştir.Ana dökme demir, kararlı metal yapıya sahip yüksek mukavemetli dökme demirden yapılmıştır.
2. İşleme merkezi 850 makine gövdesi tabanı, kayar blok, tezgah, kolon, mil kutusu ve diğer ana temel parçaları, yüksek sertlik ve bükülme direncini sağlamak için iç ağ yapısı takviyesinde dağıtılan yüksek sert dökme demir yapı, kararlı metalografik yapı benimser temel parçalarının şok emme performansı;Temel parçalar reçine kumundan yapılmıştır ve uzun süreli kullanımda makinenin doğruluğunun istikrarını sağlamak ve makinenin performansının kararlılığı için bir garanti sağlamak için etkili bir şekilde kumlama, temperleme ve titreşim ile işlenir.
3. İşleme merkezi 850 makinesi, ÜÇ BOYUTLU çap küçültme için optimize edilmiş, güçlü kesme sırasında takım tezgahının titreşimini azaltan ve takım tezgahının daha rijit olmasını sağlayan bir şekilli straddle yapısına sahiptir.
4. İşleme merkezi 850 yüksek hız ve yüksek sertlikte iş mili ünitesi, servo iş mili motoru ile birleştirilmiştir;X/Y/Z, yüksek torklu servo motor kullanır.X/Y/Z, Japon NSK rulmanlı ve yüksek hassasiyetli ithal kilitlemeli Tayvan yüksek hassasiyetli yüksek mukavemetli vidalı mil kullanır.X/Y/Z üç yollu kılavuz ray, sert parça tasarımını benimser, sabit yüzey, hassas taşlamadan sonra ultra yüksek frekanslı su verme işlemini benimser;Kayar yüzey, plastik bantlı yüksek mukavemetli aşınmaya dayanıklı malzemeden yapılmıştır.Dört raylı tasarım için Y yönü kılavuz rayı (yardımcı kılavuz ray dahil) makinenin sertliğini ve gücünü büyük ölçüde artırır
alet.

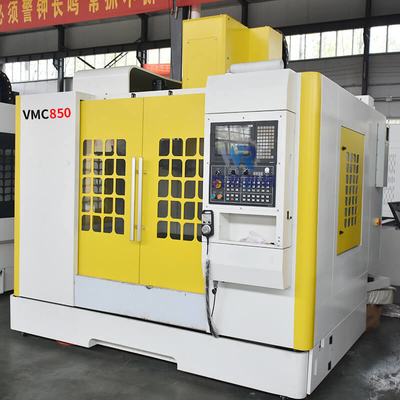

VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina 1

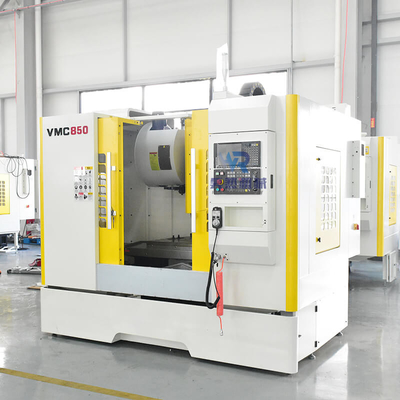

VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina 2
Makine algılama
VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina 3
Uygulama Örneği
Bu VMC, mekanik işleme ve kalıp yapımı için uygundur. Ve işlemeye uyum sağlayabilir.
kaba işlemeden son işlemeye kadar gereksinim. Frezeleme, delme, kılavuz çekme, sıkıcı vb. Gibi birçok çalışma prosedürünü de bitirebilir.
VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina 4
Paketleme&Nakliye
VMC850 CNC Dik Makina Merkezi 5 Eksen VMC Makina 5
1. Dış paket: Standart deniz ihracatı kontrplak kutusu.
2. İç paket: Nem için esnek film ve plastik film.Yapabiliriz
isteklerinize göre paket.Teslimat Detayı: Ödeme yapıldıktan sonra 15-30 iş günü içerisinde kargoya verilir.
