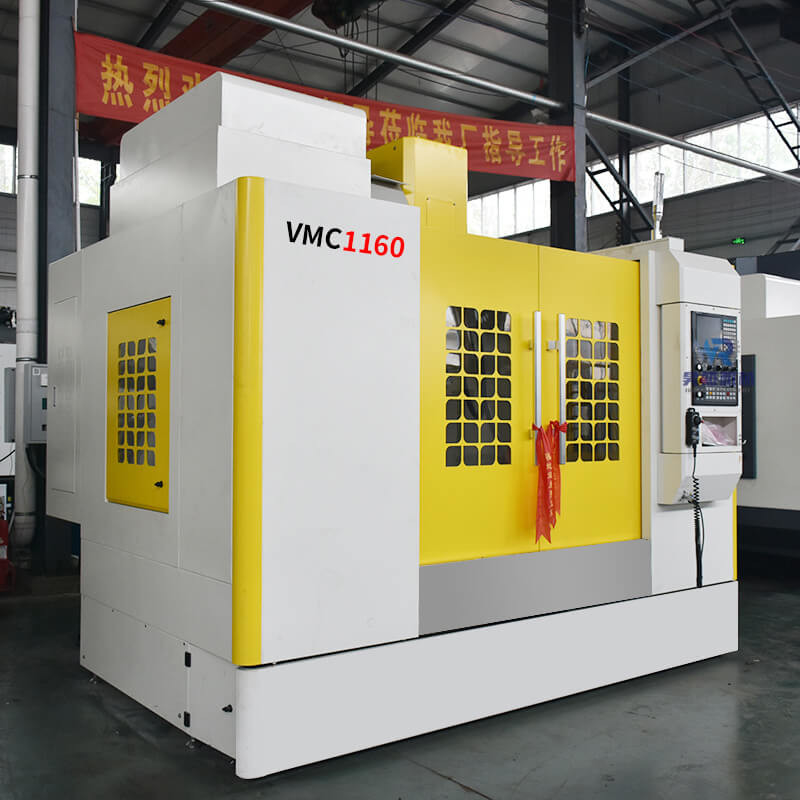

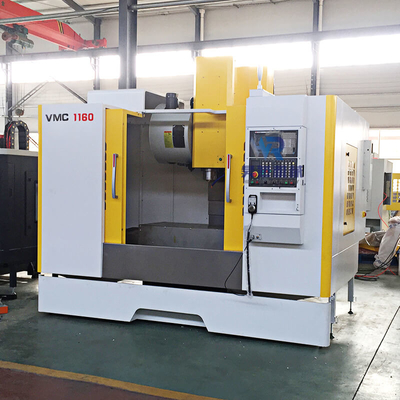

ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160

ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160
ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160 ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160

Büyük resim :  ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HR
Sertifika: CE ISO
Model numarası: vmc 1160
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: 26700$-32000$ per one set
Ambalaj bilgileri: Ahşap paket
Teslim süresi: 15-30 Gün Sonra
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram, Ticaret Güvencesi
Yetenek temini: ayda 200
İletişim

ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160

Açıklama
İsim: 2022 yeni tasarım 5 eksenli vmc1160 dikey makine merkezi Eksen sayısı: 5
işleme kapasitesi: Orta Hizmet Mil Hızı Aralığı (rpm): 8000 - 12000
Mil Sayısı: Bekar mil konik: BT40
Konumlandırma Doğruluğu (mm): ±0,005 Tekrarlanabilirlik (X/Y/Z) (mm): ±0,002
Vurgulamak:

ODM Dikey Freze Merkezi

,

5 Eksen Dikey Freze Merkezi

,

ODM vmc 1160

ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160

Ürün parametreleri
modeli
VMC650
VMC840
VMC850
VMC855
VMC966 ben
Tablo boyutu (mm)
1000x400
1000x400
1000x500
1000x550
1100x550
Maks.izin verilen yük (Kg)
400
300
500
500
600
X ekseni stroku (mm)
650
800
800
800
900
Y ekseni hareketi (mm)
400
400
500
550
600
Z ekseni hareketi (mm)
550
550
500
550
600
T-yuvası
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
mil merkezinden Z ekseni kılavuz yüzeyine (mm)
485
445
552
590
663
iş mili uç yüzü çalışma masasına (mm)
100-650
100-650
110-610
120-670
100-700
Mil konik deliği
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
Mil hızı (r/dak)
8000
8000
8000
8000
8000
X/Y/Z hızlı hareket (m/dak)
48/48/48
30/30/18
48/48/48
48/48/48
48/48/48
Makine Ağırlığı (Kg)
3800
3200
5300
5500
5600
modeli
VMC1050
VMC1160
VMC1165
VMC1265 ben
VMC1370 I
VMC1580
Tablo boyutu (mm)
1200x420
1200x600
1200x600
1200x600
1400x700
1700X800
Maks.izin verilen yük (Kg)
500
800
800
800
800
1500
X ekseni stroku (mm)
1000
1100
1100
1200
1300
1500
Y ekseni hareketi (mm)
500
600
650
650
700
800
Z ekseni hareketi (mm)
550
600
650
650
750
700
T-yuvası
5-18-100
5-18x100
5-18-100
5-18-100
5-18-130
5-22-135
mil merkezinden Z ekseni kılavuz yüzeyine (mm)
)575
650
710
710
713
855
iş mili uç yüzü çalışma masasına (mm)
100-650
120-720
120-720
120-770
120-870
160-860
Mil konik deliği
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
Mil hızı (r/dak)
8000
8000
8000
8000
8000
6000
X/Y/Z hızlı hareket (m/dak)
18/18/18
36/36/24
36/36/36
36/36/36
24/24/24
24/24/18
Makine Ağırlığı (Kg)
5500
6500
6800
7000
8000
12000
ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160 0
ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160 1




Ürün Açıklaması

Standart konfigürasyon: ▪ Pekin KNDsistem ▪ 24 disk magazini▪Tayvan Mili ▪ Tayvan hattı rayı
Yapılandırmayı seçin:▪FANUC Oi mf, Siemens, Tayvan Yeni Nesil, Geniş Sayı, Mitsubishi CNC Sistemi
▪ Elektrik kabini kliması ▪ Çift spiral talaş konveyörü, zincirli talaş konveyörü▪ Dördüncü eksen, beşinci eksen ▪ Mil yağ soğutucusu ▪ Mil merkez çıkışı
Ürün Avantajları

Avantajlarıişleme merkezi

1. Gövde ve ana bileşenler, yüksek mukavemetli dökme demir, mikro yapı stabilitesidir, uzun süreli kullanım için takım tezgahının stabilitesini sağlar.
2. Büyük kutu tabanı ile birlikte A tipi köprü tipi yapının altındaki sütun, ağır kesimde makinenin titreşimini büyük ölçüde azaltır
3. Ön gerilimli hassas bilyalı vidalı tahrik
4. Yüksek hız, yüksek hassasiyet, yüksek sertlik mil ünitesi
5. Yağ-su ayırma tasarımı
ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160 2
ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160 3

Avantajlarıişleme merkezi

Özellikler: Makinenin ana büyük parçaları: taban, çalışma masası, sütun, yatak eyeri ve mesnet, yüksek kaliteli reçine kumundan, yüksek mukavemetli yüksek kaliteli dökme demirden, artık stresi ortadan kaldırmak için komple ısıl işlem işleminden ve yeterli takviyeden yapılmıştır. kaburga bütünü sağlamak için Makine yeterli mukavemete, sağlamlığa ve yüksek stabiliteye sahiptir;Tayvan orijinal ağır hizmet tipi lineer kılavuz rayı benimseyen, güçlü sağlamlığa ve iyi dinamik hassasiyete sahiptir;Üç eksenli şanzıman, kompakt yapısı, kararlı hareketi ve yüksek hassasiyeti olan Tayvan yapımı taşlama çift somunlu bilyalı vidayı benimser;Son derece sert Tayvanlı mil, mil yataklarının sürekli ve güvenilir şekilde yağlanmasını sağlamak için gres ile yağlanmıştır;Taban, döküm için iyi su geçirmezlik performansına sahip büyük bir su tepsisi yapısını benimser
Makine algılama
ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160 4
ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160 5
Uygulama Örneği

Eskiden kalıpların üretimi çoğunlukla elle yapılıyordu ve maket yapmak için alçı, daha sonra maket yapmak için kütük kullanmak gerekiyordu.Düzleyin ve bir planya ile öğütün ve ardından bir el veya oyma makinesi kullanarak ürün kalıbının şeklini şablondan oymak için kullanın.Tüm işleme süreci, işleme ustasının yüksek becerilerini gerektirir ve oldukça zaman alıcıdır.İşleme merkezi, aynı anda çeşitli işlemleri tamamlayabilir ve işleme verimliliği, manuel işlemlerle kıyaslanamaz.İşlemeden önce, grafik tasarlamak, işlenen iş parçasının gereksinimleri karşılayıp karşılamadığını simüle etmek ve test etmek için bilgisayarı kullanın ve hata tolerans oranını büyük ölçüde artıran ve hata oranını azaltan test parçasını zamanında ayarlayın.İşleme merkezinin kalıp işleme için en uygun mekanik ekipman olduğu söylenebilir.

ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160 6
Paketleme＆Nakliye
ODM Yeni Tasarım 5 Eksen Dikey Freze Merkezi VMC 1160 7
1. Dış paket: Standart deniz ihracatı kontrplak kutusu.
2. İç paket: Nem için esnek film ve plastik film.Yapabiliriz
isteklerinize göre paket.Teslimat Detayı: Ödeme yapıldıktan sonra 15-30 iş günü içerisinde kargoya verilir.
