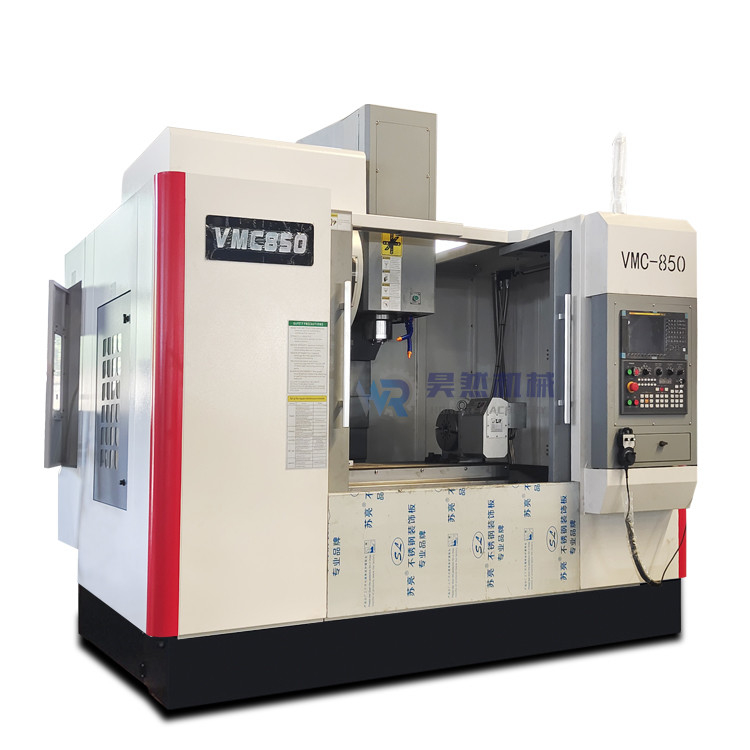

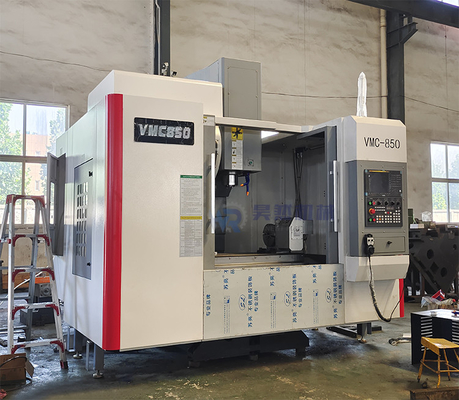

Ürün ayrıntıları:
|
Garanti: | 3 yıl | Ağırlık: | 4800kg |
---|---|---|---|
Boyut(l*w*h): | 3200*2800*3200mm | Durum: | Yeni |
Tip: | Dikey | Gerilim: | 380V 50Hz |
Güç(w): | 7,5/11 kW | Mil konikliği: | BT40 |
Vurgulamak: | Yüksek Hassasiyetli Vmc 3 Eksenli Makine,Dikey 3 Eksenli CNC İşleme Merkezi,VMC850 3 eksenli işleme merkezi |
ürün tanıtımı
İşleme merkezinin yüksek hızlı ve yüksek rijitliğe sahip iş mili ünitesi, servo iş mili motoruyla birleştirilmiştir;X/Y/Z, yüksek torklu servo motor kullanır.X/Y/Z, Tayvan Eyaleti yüksek hassasiyetli ve yüksek mukavemetli bilyalı vidayı, Japon NSK rulmanını ve yüksek hassasiyetli ithal kilitlemeyi benimser. X/Y/Z üç yollu kılavuz rayı sert hat tasarımını benimser, sabit yüzey ultra yüksek frekansı benimser hassas taşlamadan sonra su verme işlemi;Kayma yüzeyi, plastik bantlı yüksek mukavemetli aşınmaya dayanıklı malzemeden yapılmıştır.Dört hat tasarımı için Y yönü kılavuz rayı (yardımcı kılavuz ray dahil), takım tezgahının sertliğini ve gücünü büyük ölçüde artırır.
modeli
|
VMC650
|
VMC840
|
VMC850
|
VMC855
|
Tablo boyutu (mm)
|
1000*400
|
1000*400
|
1000*500
|
1000*550
|
Maks.izin verilen yük (Kg)
|
400
|
300
|
500
|
500
|
X ekseni vuruşu (mm)
|
650
|
800
|
800
|
800
|
Y ekseni hareketi (mm)
|
400
|
400
|
500
|
550
|
Z ekseni hareketi (mm)
|
550
|
550
|
500
|
550
|
T-yuvası
|
3-18-120
|
3-18-140
|
5-18-108
|
5-18-90
|
iş mili merkezinden Z ekseni kılavuz yüzeyine (mm)
|
485
|
445
|
552
|
590
|
iş mili ucu yüzü çalışma masasına (mm)
|
100-650
|
100-650
|
110-610
|
120-670
|
Mil konik deliği
|
BT40-120
|
BT40-120
|
BT40-140
|
BT40-150
|
Mil hızı (d/dak)
|
8000
|
8000
|
8000
|
8000
|
X/Y/Z hızlı hareket (m/dak)
|
48/48/48
|
30/30/18
|
48/48/48
|
48/48/48
|
Makine Ağırlığı (Kg)
|
3800
|
3200
|
5300
|
5500
|
modeli
|
VMC966 ben
|
VMC1050
|
VMC1160
|
VMC1165
|
Tablo boyutu (mm)
|
1100*550
|
1200*420
|
1200*600
|
1200*600
|
Maks.izin verilen yük (Kg)
|
600
|
500
|
800
|
800
|
X ekseni vuruşu (mm)
|
900
|
1000
|
1100
|
1100
|
Y ekseni hareketi (mm)
|
600
|
500
|
600
|
650
|
Z ekseni hareketi (mm)
|
600
|
550
|
600
|
650
|
T-yuvası
|
5-18-100
|
5-18-100
|
5-18*100
|
5-18-100
|
iş mili merkezinden Z ekseni kılavuz yüzeyine (mm)
|
663
|
575
|
650
|
710
|
iş mili ucu yüzü çalışma masasına (mm)
|
100-700
|
100-650
|
120-720
|
120-720
|
Mil konik deliği
|
BT40-150
|
BT40-150
|
BT40-150
|
BT40-150
|
Mil hızı (d/dak)
|
8000
|
8000
|
8000
|
8000
|
X/Y/Z hızlı hareket (m/dak)
|
48/48/48
|
18/18/18
|
36/36/24
|
36/36/36
|
Makine Ağırlığı (Kg)
|
5600
|
5500
|
6500
|
6800
|
