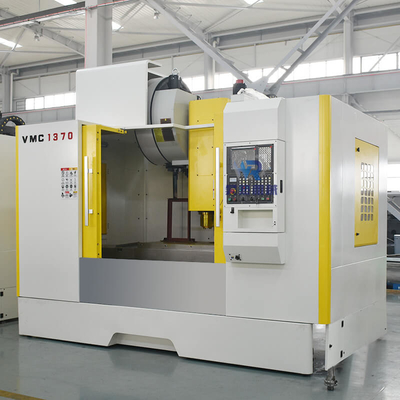

Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC

Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC
Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC

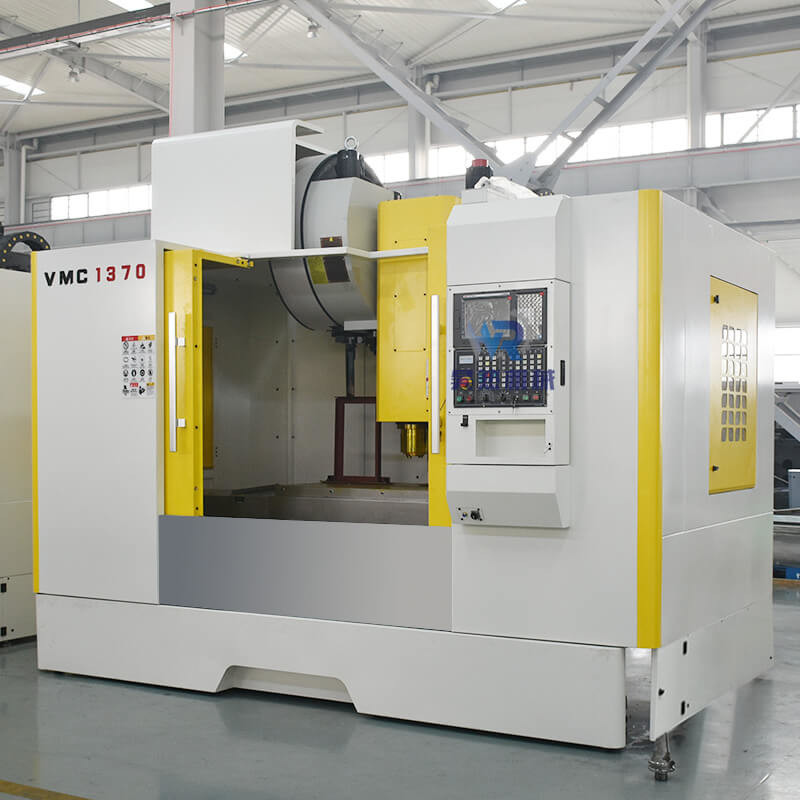

Büyük resim :  Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HR
Sertifika: CE ISO
Model numarası: vmc 1370
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: 26700$-32000$ per one set
Ambalaj bilgileri: Ahşap paket
Teslim süresi: 15-30 Gün Sonra
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram, Ticaret Güvencesi
Yetenek temini: ayda 200
İletişim

Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC

Açıklama
İsim: vmc1370 3 eksen CNC Dik İşleme Merkezi 3 Eksen VMC Makinesi Eksen sayısı: 3
işleme kapasitesi: Orta Hizmet Mil Hızı Aralığı (rpm): 8000 - 12000
Mil Sayısı: Bekar mil konik: BT40
Konumlandırma Doğruluğu (mm): ±0,005 Tekrarlanabilirlik (X/Y/Z) (mm): ±0,002
Vurgulamak:

Vmc1370 Dikey Freze Merkezi

,

VMC CNC Dikey Freze Merkezi

,

VMC dikey freze merkezi makinesi

Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC

Ürün parametreleri
modeli
VMC650
VMC840
VMC850
VMC855
VMC966 ben
VMC1050
Tablo boyutu (mm)
1000x400
1000x400
1000x500
1000x550
1100x550
1200x420
Maks.izin verilen yük (Kg)
400
300
500
500
600
500
X ekseni stroku (mm)
650
800
800
800
900
1000
Y ekseni hareketi (mm)
400
400
500
550
600
500
Z ekseni hareketi (mm)
550
550
500
550
600
550
T-yuvası
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
5-18-100
mil merkezinden Z ekseni kılavuz yüzeyine (mm)
485
445
552
590
663
)575
iş mili uç yüzü çalışma masasına (mm)
100-650
100-650
110-610
120-670
100-700
100-650
Mil konik deliği
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
BT40-150
Mil hızı (r/dak)
8000
8000
8000
8000
8000
8000
X/Y/Z hızlı hareket (m/dak)
48/48/48
30/30/18
48/48/48
48/48/48
48/48/48
18/18/18
Makine Ağırlığı (Kg)
3800
3200
5300
5500
5600
5500

modeli
VMC1160
VMC1165
VMC1265
VMC1270
VMC1370
VMC1580
Vmc1690
Tablo boyutu (mm)
1200x600
1200x600
1200x600
1300×650
1400x700
1700X800
1600*800
Maks.izin verilen yük (Kg)
800
800
800
1000
1000
1500
1500
X ekseni stroku (mm)
1100
1100
1200
1200
1300
1500
1600
Y ekseni hareketi (mm)
600
650
650
700
700
800
900
Z ekseni hareketi (mm)
600
650
650
750
750
700
700
T-yuvası
5-18x100
5-18-100
5-18-100
5-18-120
5-18-130
5-22-135
7-22-110
mil merkezinden Z ekseni kılavuz yüzeyine (mm)
650
710
710
785
713
855
936
iş mili uç yüzü çalışma masasına (mm)
120-720
120-720
120-770
120-850
120-870
160-860
150-850
Mil konik deliği
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
BT50-190
Mil hızı (r/dak)
8000
8000
8000
8000
8000
6000
10000
X/Y/Z hızlı hareket (m/dak)
36/36/24
36/36/36
36/36/36
24/24/24
24/24/24
24/24/18
15/15/12
Makine Ağırlığı (Kg)
6500
6800
7000
7500
8000
12000
12000


Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC 0
Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC 1
Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC 2
Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC 3




Ürün Açıklaması
Dikey İşleme, 150 yılı aşkın bir süredir en temel haliyle varlığını sürdürmektedir.Yine de, işleme teknolojisinin en yeni biçimlerinden biridir (torna/torna tezgahları en eskisidir)."Frezeleme" işlemi, dönen bir kesici veya matkap ucu ve iş parçasının yapıştırıldığı hareketli bir çalışma masasını içerir.Kesici, "iğ" adı verilen bir yuvaya takılır ve burada döndürülür.Aletin keskinliği ve malzemeyi kesiciye iten tablanın kuvveti sayesinde malzeme akarak istenildiği gibi kesilir veya tıraşlanır.Kuvvet ekseni yukarı/aşağı (Z Ekseni olarak anılır) sol/sağ (X Ekseni olarak anılır) veya önden arkaya (Y Ekseni olarak anılır) olabilir.
CNC Dik İşleme Merkezleri, belirli kesme uygulamaları yapmak için ek bir eksen içerebilir.Döner Tablalar, değirmenlerde 4. Eksen olarak yaygındır.Boyut ve ağırlık kapasiteleri değişebilir ve yatay veya dikey konfigürasyona sahip olabilirler.Genellikle standart bir 3 eksenli frezeye eklentidirler.Frezenin 4. eksen döner tablayı kabul etmesi için uygun bir 4. eksen arayüzüne (genellikle 4. eksen kartı, sürücü ve CNC Kontrolü) sahip olması gerekir.Muylulu Tablalar ayrıca dikey bir CNC Frezeye eklenti olabilir.Bir Trunnion tablası, bir A Ekseni (X Ekseni etrafında dönen) ve bir C Ekseni (Z Ekseni etrafında dönen) dahil ederek standart bir frezeye 4. ve 5. eksen ekler.
Başvuru:
Bu VMC, mekanik işleme ve kalıp yapımı için uygundur. Ve işlemeye uyum sağlayabilir.
kaba işlemeden son işlemeye kadar gereksinim. Frezeleme, delme, kılavuz çekme, sıkıcı vb. Gibi birçok çalışma prosedürünü de bitirebilir.
Ürün Avantajları

Avantajlarıişleme merkezi

1. İşleme merkezindeki takım tezgahının ana parçaları, sonlu eleman analizi ile optimize edilir.Ana dökme demir, sağlam metal yapıya sahip yüksek mukavemetli dökme demirden yapılmıştır.2. İşleme merkezi makine gövdesi tabanı, kayar blok, tezgah, kolon, mil kutusu ve diğer ana temel parçaları, yüksek sertlik ve bükülme direncini sağlamak için iç ağ yapısı takviyesinde dağıtılan yüksek sert dökme demir yapı, kararlı metal grafik yapı benimser temel parçalarının şok emme performansı;Temel parçalar reçine kumundan yapılmıştır ve uzun süreli kullanımda makinenin doğruluğunun istikrarını sağlamak ve makinenin performansının kararlılığı için bir garanti sağlamak için etkili bir şekilde kumlama, temperleme ve titreşim ile işlenir.3. İşleme merkezi makinesi, ÜÇ BOYUTLU çap küçültme için optimize edilmiş, güçlü kesme sırasında takım tezgahının titreşimini azaltan ve takım tezgahının daha rijit olmasını sağlayan bir şekilli straddle yapısına sahiptir.4. Servo iş mili motoru ile birlikte işleme merkezi yüksek hız ve yüksek sertlik iş mili ünitesi;X/Y/Z, yüksek torklu servo motor kullanır.X/Y/Z, Japon NSK rulmanlı ve yüksek hassasiyetli ithal kilitlemeli Tayvan yüksek hassasiyetli yüksek mukavemetli vidalı mil kullanır.X/Y/Z üç yollu kılavuz ray, sert parça tasarımını benimser, sabit yüzey, hassas taşlamadan sonra ultra yüksek frekanslı su verme işlemini benimser;Kayar yüzey, plastik bantlı yüksek mukavemetli aşınmaya dayanıklı malzemeden yapılmıştır.Dört raylı tasarım için Y yönü kılavuz rayı (yardımcı kılavuz ray dahil), takım tezgahının sertliğini ve gücünü büyük ölçüde artırır.
Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC 4
Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC 5
Makine algılama
Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC 6
Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC 7
Uygulama Örneği
Bu VMC, mekanik işleme ve kalıp yapımı için uygundur. Ve işlemeye uyum sağlayabilir.
kaba işlemeden son işlemeye kadar gereksinim. Frezeleme, delme gibi birçok çalışma prosedürünü de bitirebilir.
, dokunarak, sıkıcı, vb.
Vmc1370 3 Eksen CNC Dik Freze Merkez Makinesi VMC 8
